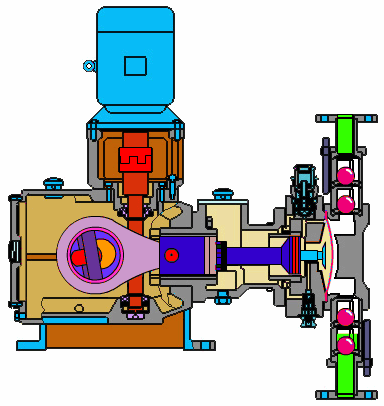

计量泵原理动画演示图

友情链接： 计量泵、 不锈钢计量泵、 高压计量泵、 加药装置、 加药计量泵、 柱塞计量泵、

计量泵(Metering pump)也称定量泵或比例泵。计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体(特别是腐蚀性液体)一种特殊容积泵。而了解计量泵的结构组成及原理，可以对用户在日后的使用中有所帮助。
计量泵的结构组成

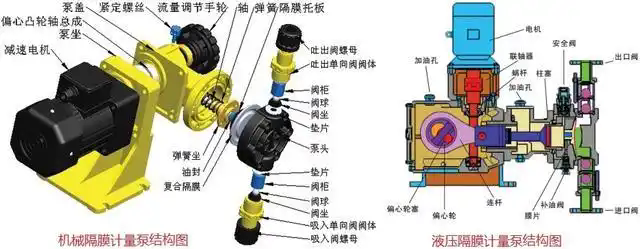

计量泵结构图
在讲解这问题前，需要大家知道的是，计量泵虽然型号众多，但其主要部件无非就是电机、传动箱、缸体。其电机可以根据输送工况来进行灵活的选配，而传动箱则由蜗轮蜗杆及行程调节器、曲柄连杆等组成，这一部件的主要作用就是用来调节行程的，通过改变移动轴的偏心距来让柱塞行程发生变化。缸体的组成部件主要是有泵头、吸入阀组、排出阀组、柱塞和填料密封件。
计量泵的工作原理

电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体;当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复循环工作形成连续有压力、定量的排放液体。
