产品名称：JD系列计量泵
功能特性介绍：
JD系列计量泵技术参数表
单缸作用。
结构合理、调节方便、维护简单。
性能可靠、运行平稳。
计量精确、耐磨性强、密封性能好。
可手动、变频、电行无级调节流量。
流量稳定精度±1%。
泵在运行或停止状态下均可调节。
泵头可制成保温夹套型，电热加温型等。
泵头材质可采用304、316L、20号合金、PP、哈氏合金、陶瓷等。
整机重量：350—390Kg。
型号规格 JD-L/h /MPa
| 型号 |
流量（L/h）/压力（MPa） |
电机功率KW |
柱塞直径
mm |
接口通径
mm |
额定行程
mm |
| 往复次数min-1 |
| 90 |
135 |
| JD |
70/20 |
100/16 |
2.2 |
20 |
Φ15 |
50 |
| 70/40 |
100/32 |
4 |
| JD |
120/12.5 |
180/10 |
2.2 |
25 |
Φ15 |
| 120/25 |
180/20 |
4 |
| JD |
150/10 |
230/8.0 |
2.2 |
28 |
Φ15 |
| 150/20 |
230/16 |
4 |
| JD |
200/8.0 |
290/6.3 |
2.2 |
32 |
Φ20 |
| 200/16 |
290/12.5 |
4 |
| JD |
245/6.3 |
360/5.0 |
2.2 |
35 |
Φ20 |
| 245/12.5 |
360/10 |
4 |
| JD |
320/5.0 |
460/4.0 |
2.2 |
40 |
Φ20 |
| 320/10 |
460/8.0 |
4 |
| JD |
400/4.0 |
600/3.5 |
2.2 |
45 |
Φ25 |
| 400/8.0 |
600/7.0 |
4 |
| JD |
500/3.5 |
750/3.1 |
2.2 |
50 |
Φ25 |
| 500/7.0 |
750/6.2 |
4 |
| JD |
600/3.1 |
900/2.7 |
2.2 |
55 |
Φ25 |
| 600/6.2 |
900/5.5 |
4 |
| JD |
700/2.7 |
1000/2.5 |
2.2 |
60 |
Φ35 |
| 700/5.5 |
1000/5.0 |
4 |
| JD |
850/2.5 |
1250/2.2 |
2.2 |
65 |
Φ35 |
| 850/5.0 |
1250/4.5 |
4 |
| JD |
980/2.2 |
1450/2.0 |
2.2 |
70 |
Φ35 |
| 980/4.5 |
1450/4.0 |
4 |
| JD |
1100/2.0 |
1700/1.7 |
2.2 |
75 |
Φ35 |
| 1100/4.0 |
1700/3.5 |
4 |
| JD |
1280/1.7 |
1900/1.5 |
2.2 |
80 |
Φ35 |
| 1280/3.5 |
1900/3.0 |
4 |
| JD |
1450/3.0 |
2180/2.5 |
4 |
85 |
Φ35 |
| JD |
1600/2.5 |
2400/2.0 |
4 |
90 |
Φ45 |
| JD |
1800/2.0 |
2700/1.6 |
4 |
95 |
Φ45 |
| JD |
2000/1.6 |
3000/1.3 |
4 |
100 |
Φ45 |
| JD |
2400/1.3 |
3600/1.0 |
4 |
110 |
Φ45 |
| JD |
2900/1.0 |
4300/0.8 |
4 |
120 |
Φ55 |
| JD |
3400/0.8 |
5000/0.63 |
4 |
130 |
Φ55 |
| JD |
3900/0.63 |
5900/0.5 |
5.5 |
140 |
Φ75 |
| JD |
4500/0.5 |
6800/0.4 |
5.5 |
150 |
Φ75 |

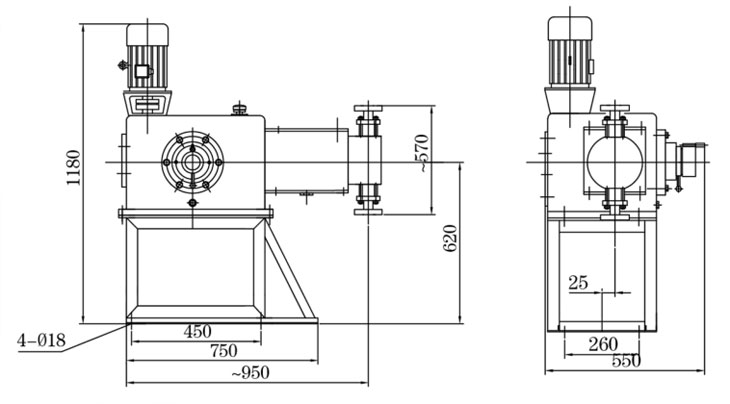

典型安装图
