产品名称：JXM系列计量泵

功能特性介绍：
JXM系列计量泵技术参数表
液压驱动隔膜，绝不泄漏。
高精度进出口单向阀。
内置自动放气安全阀，限位自动补油阀，确保计量精度。
双隔膜/带破裂报警功能。
PTEE隔膜寿命≥8000小时；金属隔膜＞5000小时。
可手动/自动/数字变频调节流量。
泵在运行和停止状态下均可调节流量，精度±1%。
介质温度：PTEE隔膜≤100℃,金属隔膜≤200℃.
多种泵头材质可选:塑料、不锈钢、合金钢等。
可单台工作，也可多台并联。
整机重量：70—75Kg。
型号规格 JXM-L/h /MPa

型号	流量（L/h）/压力（MPa）					电机功率KW	柱塞直径 mm	接口通径 mm	最大行程 mm
	往复次数min-1
	60	80	97	120	160
JXM	3/16	4/12.5	5/10	6/8.0	8.5/6.3	0.37	8	Φ6	25
	3/20	4/16	5/12.5	6/10	8.5/8.0	0.55
JXM	5/10	6.5/8.0	8/6.3	10/5.0	13/4.0	0.37	10	Φ6
	5/12.5	6.5/10	8/8.0	10/6.3/	13/5.0	0.55
JXM	8/8.0	10/6.3	13/5.0	16/4.0	22/3.2	0.37	12	Φ6
	8/10	10/8.0	13/6.3	16/5.0	22/4.0	0.55
JXM	14/6.3	19/5.0	23/4.0	28/3.2	38/2.5	0.37	16	Φ6
	14/8.0	19/6.3	23/5.0	28/4.0	38/3.2	0.55
JXM	25/5.0	34/4.0	41/3.2	50/2.5	68/2.0	0.37	20	Φ6
	25/6.3	34/5.0	41/4.0	50/3.2	68/2.5	0.55
JXM	40/4.0	52/3.2	64/2.5	80/2.0	105/1.6	0.37	25	Φ6
	40/5.0	52/4.0	64/3.2	80/2.5	105/2.0	0.55
JXM	52/3.2	70/2.5	85/2.0	105/1.6	140/1.3	0.37	28	Φ6
	52/4.0	70/3.2	85/2.5	105/2.0	140/1.6	0.55
JXM	70/2.5	90/2.0	110/1.6	140/1.3	185/1.0	0.37	32	Φ6
	70/3.2	90/2.5	110/2.0	140/1.6	185/1.3	0.55
JXM	100/2.0	135/1.6	165/1.3	200/1.0	270/0.8	0.55	40	Φ15
	100/2.5	135/2.0	165/1.6	200/1.3	270/1.0	0.75
JXM	128/1.6	170/1.3	205/1.0	250/0.8	340/0.5	0.55	45	Φ15
	128/2.0	170/1.6	205/1.3	250/1.0	340/0.8	0.75

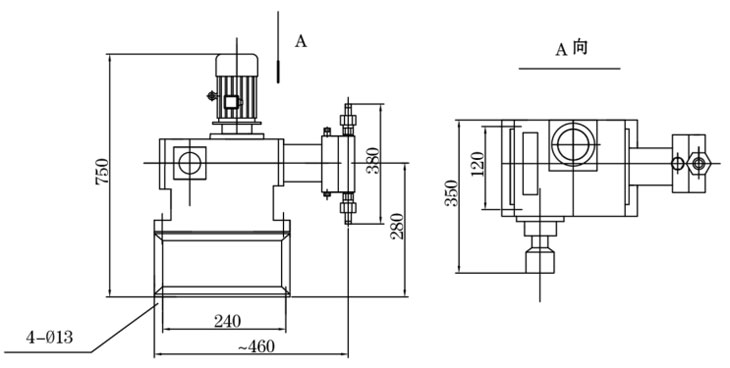

典型安装图
